KMC-2

超硬面取りカッター

Previous

Next

精密加工部品の面取りや深彫りの面取り加工に小径サイズを取り揃えました

Released for chamfering of precise parts and deep cutting by small diameter

切削条件参考

被削材	炭素鋼・一般構造用鋼 S55C・SS材						合金鋼・工具鋼 SCM・SKT・SKS・SKD						アルミニウム合金 ADC・AC						鋳　　　鉄 FC・FCD
加工種類	面取り		V溝加工		センターモミ		面取り		V溝加工		センターモミ		面取り		V溝加工		センターモミ		面取り		V溝加工		センターモミ
刃　径 mm	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev
0.3～0.4	10～18	0.001～0.008	8～15	0.001～0.008	8～15	0.001～0.016	10～18	0.001～0.008	8～15	0.001～0.002	8～15	0.003～0.008	25～35	0.005～0.013	20～28	0.005～0.013	20～28	0.016～0.032	25～35	0.007～0.013	20～28	0.005～0.013	20～28	0.008～0.024
0.5～0.6	12～20	0.002～0.01	10～18	0.002～0.01	10～18	0.01～0.02	12～20	0.01～0.02	8～15	0.001～0.003	8～15	0.004～0.01	30～40	0.006～0.016	25～35	0.006～0.016	25～35	0.02～0.04	30～42	0.006～0.016	25～35	0.006～0.016	25～35	0.01～0.03
0.7～0.9	18～30	0.006～0.02	15～25	0.006～0.02	15～25	0.01～0.03	12～20	0.006～0.02	10～18	0.001～0.003	10～18	0.006～0.02	35～45	0.01～0.02	30～40	0.01～0.02	30～40	0.03～0.07	35～45	0.01～0.02	30～40	0.01～0.02	30～40	0.01～0.03
1～2	18～30	0.01～0.03	15～25	0.01～0.03	15～25	0.02～0.04	12～25	0.006～0.02	10～20	0.002～0.005	10～20	0.008～0.02	45～95	0.02～0.04	40～80	0.02～0.04	40～80	0.04～0.08	35～55	0.02～0.04	30～45	0.02～0.04	30～45	0.03～0.06
2～3	18～30	0.01～0.03	15～25	0.01～0.03	15～25	0.02～0.04	12～25	0.006～0.02	10～20	0.002～0.005	10～20	0.01～0.03	45～95	0.02～0.04	40～80	0.02～0.04	40～80	0.06～0.1	35～55	0.02～0.04	30～45	0.02～0.04	30～45	0.06～0.08
4	20～35	0.012～0.036	18～30	0.012～0.036	18～30	0.024～0.048	15～30	0.007～0.024	12～24	0.002～0.06	12～24	0.012～0.036	55～110	0.024～0.048	45～95	0.024～0.048	45～95	0.072～0.12	40～65	0.024～0.048	35～55	0.024～0.048	35～55	0.072～0.096

製品ラインナップ

単位 [寸法：mm／価格：円]

Unit [size：mm／Retail Price：JPY]

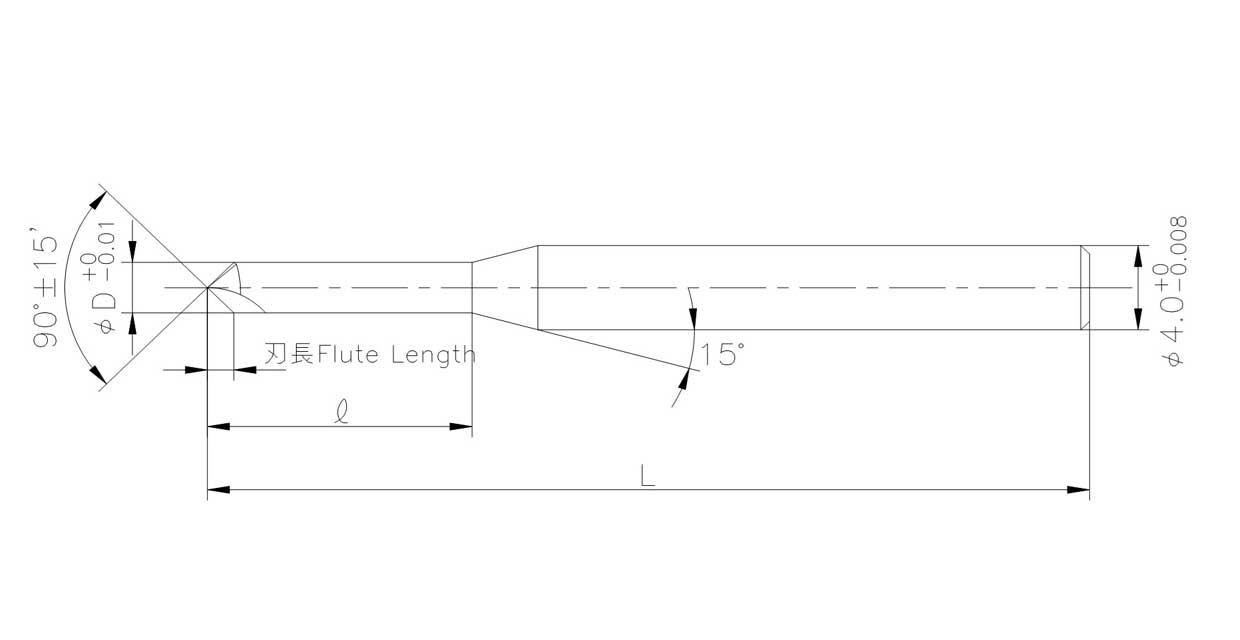

品　番	外径 D	有効長 ℓ2	全長 L	柄径 d	先端フラット径	標準価格
KMC-29003S	0.3	1	40	4	0.03	5,700
KMC-29003L	0.3	3	40	4	0.06	6,400
KMC-29003060	0.3	6	40	4	0.06	7,500
KMC-29004S	0.4	1	40	4	0.03	5,700
KMC-29004L	0.4	3	40	4	0.06	6,400
KMC-29004060	0.4	6	40	4	0.06	7,500
KMC-29005S	0.5	1.5	40	4	0.04	4,900
KMC-29005L	0.5	5	40	4	0.08	6,000
KMC-29005075	0.5	7.5	40	4	0.08	7,000
KMC-29005100	0.5	10	40	4	0.08	7,500
KMC-29006S	0.6	1.5	40	4	0.04	4,900
KMC-29006L	0.6	5	40	4	0.08	6,000
KMC-29006100	0.6	10	40	4	0.08	7,500
KMC-29007S	0.7	2	40	4	0.04	4,600
KMC-29007L	0.7	6	40	4	0.08	5,700
KMC-29007100	0.7	10	40	4	0.08	6,700
KMC-29008S	0.8	2	40	4	0.04	4,600
KMC-29008L	0.8	6	40	4	0.08	5,700
KMC-29008100	0.8	10	40	4	0.08	6,700
KMC-29008150	0.8	15	50	4	0.08	7,000
KMC-29009S	0.9	3	40	4	0.04	4,600
KMC-29009L	0.9	8	40	4	0.08	5,700
KMC-29009150	0.9	15	50	4	0.08	7,000
KMC-29010S	1	3	45	4	0.06	4,300
KMC-29010L	1	8	60	4	0.1	5,300
KMC-29010100	1	10	60	4	0.1	5,300
KMC-29010150	1	15	60	4	0.1	5,500
KMC-29010200	1	20	60	4	0.1	6,000
KMC-29010250	1	25	70	4	0.1	6,500
KMC-29010300	1	30	70	4	0.1	7,000
KMC-29012S	1.2	4	45	4	0.06	4,300
KMC-29012L	1.2	10	60	4	0.1	5,300
KMC-29012150	1.2	15	60	4	0.1	5,500
KMC-29012200	1.2	20	60	4	0.1	6,000
KMC-29012250	1.2	25	70	4	0.1	6,500
KMC-29012300	1.2	30	70	4	0.1	7,000
KMC-29015S	1.5	4	45	4	0.06	4,300
KMC-29015L	1.5	10	60	4	0.1	5,300
KMC-29015150	1.5	15	60	4	0.1	5,500
KMC-29015200	1.5	20	60	4	0.1	6,000
KMC-29015250	1.5	25	70	4	0.1	6,500
KMC-29015300	1.5	30	70	4	0.1	7,000
KMC-29015350	1.5	35	80	4	0.15	7,700
KMC-29015400	1.5	40	80	4	0.15	8,000
KMC-29018S	1.8	5	45	4	0.06	4,300
KMC-29018100	1.8	10	45	4	0.06	4,500
KMC-29018L	1.8	15	60	4	0.1	5,300
KMC-29018200	1.8	20	60	4	0.1	6,000
KMC-29018250	1.8	25	70	4	0.1	6,500
KMC-29018300	1.8	30	70	4	0.1	7,000
KMC-29020S	2	5	45	4	0.1	4,300
KMC-29020100	2	10	45	4	0.1	4,500
KMC-29020L	2	15	60	4	0.2	5,300
KMC-29020200	2	20	60	4	0.2	6,000
KMC-29020250	2	25	70	4	0.2	6,500
KMC-29020300	2	30	70	4	0.2	7,000
KMC-29020350	2	35	80	4	0.2	7,700
KMC-29020400	2	40	80	4	0.2	8,000
KMC-29020500	2	50	100	4	0.2	9,400
KMC-29025S	2.5	6	45	4	0.1	4,900
KMC-29025L	2.5	20	60	4	0.2	6,000
KMC-29025300	2.5	30	70	4	0.2	7,400
KMC-29025400	2.5	40	80	4	0.2	8,400
KMC-29025500	2.5	50	100	4	0.2	9,500
KMC-29030S	3	6	45	4	0.1	4,900
KMC-29030L	3	20	60	4	0.2	6,000
KMC-29030300	3	30	70	4	0.2	7,400
KMC-29030400	3	40	80	4	0.2	8,400
KMC-29030500	3	50	100	4	0.2	9,500
KMC-29040070	4	―	70	4	0.2	5,700
KMC-29040120	4	―	120	4	0.2	8,000
