KLHR-OH
超硬 油穴付底刃付リーマ・右刃左ネジレ
切削条件参考
| 被削材 | 切削速度 m/min | 送り速度 mm/rev | リーマ代 mm | 推奨切削油 |
|---|---|---|---|---|
| 炭 素 工 具 鋼 | 10～15 | 0.1～0.15 | 0.1 | 不水溶性 |
| 鋳 鉄 | 15～25 | 0.1～0.15 | 0.1～0.2 | 不水溶性 |
| 合 金 鋼 | 10～20 | 0.1～0.15 | 0.1 | 不水溶性 |
| プリハードン鋼 | 6～10 | 0.05以下 | 0.05～0.1 | 不水溶性 |
| ス テ ン レ ス | 10～15 | 0.05～0.1 | 0.05～0.1 | 不水溶性 |
| 銅 ・ 銅 合 金 | 25～30 | 0.05～0.1 | 0.1 | 不水溶性 |
| チ タ ン 合 金 | 5～10 | 0.05以下 | 0.05～0.1 | 水 溶 性 |
| ア ル ミ 合 金 | 20～40 | 0.05 | 0.1～0.2 | 不水溶性 |
| 樹 脂 | 15～20 | 0.1～0.15 | 0.1～0.2 | 不水溶性 |
| 備 考 | ・加工形状により切・使用する機械により切削速度、送り、仕上代を調整して下さい。 |
|||
製品ラインナップ

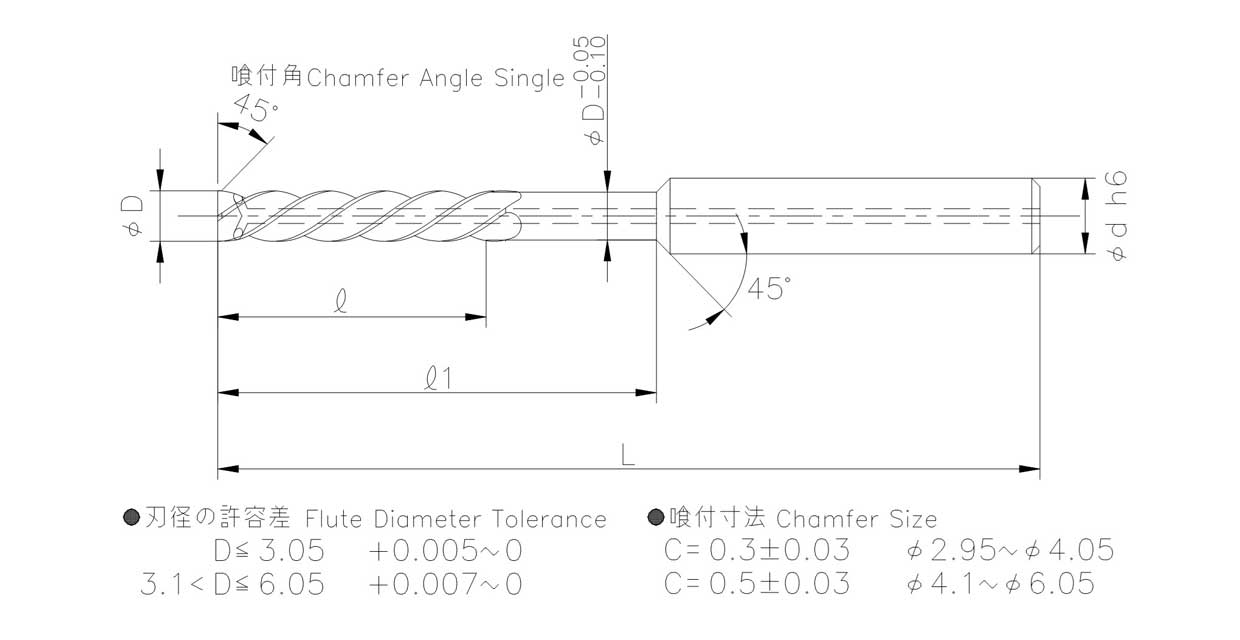

単位 [寸法：mm]
Unit [size：mm]
| 品 番 | 刃径 D | 刃長 ℓ | 有効長 ℓ1 | 全長 L | 柄径 d |
|---|---|---|---|---|---|
| KLHR-OH-4295 | 2.95 | 15 | 30 | 70 | 4 |
| KLHR-OH-4296 | 2.96 | 15 | 30 | 70 | 4 |
| KLHR-OH-4297 | 2.97 | 15 | 30 | 70 | 4 |
| KLHR-OH-4298 | 2.98 | 15 | 30 | 70 | 4 |
| KLHR-OH-4299 | 2.99 | 15 | 30 | 70 | 4 |
| KLHR-OH-4300 | 3 | 15 | 30 | 70 | 4 |
| KLHR-OH-4301 | 3.01 | 15 | 30 | 70 | 4 |
| KLHR-OH-4302 | 3.02 | 15 | 30 | 70 | 4 |
| KLHR-OH-4303 | 3.03 | 15 | 30 | 70 | 4 |
| KLHR-OH-4304 | 3.04 | 15 | 30 | 70 | 4 |
| KLHR-OH-4305 | 3.05 | 15 | 30 | 70 | 4 |
| KLHR-OH-4310 | 3.1 | 15 | 30 | 70 | 4 |
| KLHR-OH-4320 | 3.2 | 15 | 30 | 70 | 4 |
| KLHR-OH-4330 | 3.3 | 15 | 30 | 70 | 4 |
| KLHR-OH-4340 | 3.4 | 15 | 30 | 70 | 4 |
| KLHR-OH-4350 | 3.5 | 15 | 30 | 70 | 4 |
| KLHR-OH-4360 | 3.6 | 15 | 30 | 70 | 4 |
| KLHR-OH-4370 | 3.7 | 15 | 30 | 70 | 4 |
| KLHR-OH-4380 | 3.8 | 15 | 30 | 70 | 4 |
| KLHR-OH-4390 | 3.9 | 15 | 30 | 70 | 4 |
| KLHR-OH-4395 | 3.95 | 20 | 35 | 70 | 4 |
| KLHR-OH-4396 | 3.96 | 20 | 35 | 70 | 4 |
| KLHR-OH-4397 | 3.97 | 20 | 35 | 70 | 4 |
| KLHR-OH-4398 | 3.98 | 20 | 35 | 70 | 4 |
| KLHR-OH-4399 | 3.99 | 20 | 35 | 70 | 4 |
| KLHR-OH-4400 | 4 | 20 | 35 | 70 | 4 |
| KLHR-OH-4401 | 4.01 | 20 | 35 | 70 | 4 |
| KLHR-OH-4402 | 4.02 | 20 | 35 | 70 | 4 |
| KLHR-OH-4403 | 4.03 | 20 | 35 | 70 | 4 |
| KLHR-OH-4404 | 4.04 | 20 | 35 | 70 | 4 |
| KLHR-OH-4405 | 4.05 | 20 | 35 | 70 | 4 |
| KLHR-OH-4410 | 4.1 | 20 | 35 | 80 | 6 |
| KLHR-OH-4420 | 4.2 | 20 | 35 | 80 | 6 |
| KLHR-OH-4430 | 4.3 | 20 | 35 | 80 | 6 |
| KLHR-OH-4440 | 4.4 | 20 | 35 | 80 | 6 |
| KLHR-OH-4450 | 4.5 | 20 | 35 | 80 | 6 |
| KLHR-OH-4460 | 4.6 | 20 | 35 | 80 | 6 |
| KLHR-OH-4470 | 4.7 | 20 | 35 | 80 | 6 |
| KLHR-OH-4480 | 4.8 | 20 | 35 | 80 | 6 |
| KLHR-OH-4490 | 4.9 | 20 | 35 | 80 | 6 |
| KLHR-OH-4495 | 4.95 | 24 | 40 | 80 | 6 |
| KLHR-OH-4496 | 4.96 | 24 | 40 | 80 | 6 |
| KLHR-OH-4497 | 4.97 | 24 | 40 | 80 | 6 |
| KLHR-OH-4498 | 4.98 | 24 | 40 | 80 | 6 |
| KLHR-OH-4499 | 4.99 | 24 | 40 | 80 | 6 |
| KLHR-OH-4500 | 5 | 24 | 40 | 80 | 6 |
| KLHR-OH-4501 | 5.01 | 24 | 40 | 80 | 6 |
| KLHR-OH-4502 | 5.02 | 24 | 40 | 80 | 6 |
| KLHR-OH-4503 | 5.03 | 24 | 40 | 80 | 6 |
| KLHR-OH-4504 | 5.04 | 24 | 40 | 80 | 6 |
| KLHR-OH-4505 | 5.05 | 24 | 40 | 80 | 6 |
| KLHR-OH-4510 | 5.1 | 24 | 40 | 80 | 6 |
| KLHR-OH-4520 | 5.2 | 24 | 40 | 80 | 6 |
| KLHR-OH-4530 | 5.3 | 24 | 40 | 80 | 6 |
| KLHR-OH-4540 | 5.4 | 24 | 40 | 80 | 6 |
| KLHR-OH-4550 | 5.5 | 24 | 40 | 80 | 6 |
| KLHR-OH-4560 | 5.6 | 24 | 40 | 80 | 6 |
| KLHR-OH-4570 | 5.7 | 24 | 40 | 80 | 6 |
| KLHR-OH-4580 | 5.8 | 24 | 40 | 80 | 6 |
| KLHR-OH-4590 | 5.9 | 24 | 40 | 80 | 6 |
| KLHR-OH-4595 | 5.95 | 24 | 40 | 80 | 6 |
| KLHR-OH-4596 | 5.96 | 24 | 40 | 80 | 6 |
| KLHR-OH-4597 | 5.97 | 24 | 40 | 80 | 6 |
| KLHR-OH-4598 | 5.98 | 24 | 40 | 80 | 6 |
| KLHR-OH-4599 | 5.99 | 24 | 40 | 80 | 6 |
| KLHR-OH-4600 | 6 | 24 | 40 | 80 | 6 |
| KLHR-OH-4601 | 6.01 | 24 | 40 | 80 | 6 |
| KLHR-OH-4602 | 6.02 | 24 | 40 | 80 | 6 |
| KLHR-OH-4603 | 6.03 | 24 | 40 | 80 | 6 |
| KLHR-OH-4604 | 6.04 | 24 | 40 | 80 | 6 |
| KLHR-OH-4605 | 6.05 | 24 | 40 | 80 | 6 |
