DRD-F

PCDフラットドリル

ソリッドPCDの刃先部はスパイラル形状。

Spiral Shape at Flute Edge of Solid PCD

非鉄金属やセラミック等の難削材まで加工可能。

Possible to cut Nonferrous metal and Difficult-to cut Materials such as Ceramics

抜けバリ対策、傾斜面の加工向けに先端をフラットにしました

Flattened tip for deburring and machining of inclined surfaces

DRD-F カタログ

切削条件参考

被削材	アルミ合金		ハイシリコンアルミ		銅・銅合金		ＦＲＰ		ＭＭＣ（セラミックス30％）		カーボン		樹脂
刃　径 mm	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev
0.3～1.0	30～70	0.005～0.01	20～60	0.005～0.01	20～60	0.005～0.01	20～60	0.005～0.01	10～40	0.005～0.01	20～60	0.005～0.01	20～60	0.005～0.01
1.01～2.0	40～80	0.01～0.05	30～70	0.01～0.05	30～70	0.01～0.05	30～70	0.02～0.05	20～50	0.02～0.05	30～70	0.01～0.05	30～70	0.01～0.05
2.1～3.0	50～120	0.04～0.1	40～100	0.04～0.1	40～100	0.03～0.08	40～100	0.03～0.08	30～70	0.03～0.1	40～100	0.04～0.1	40～100	0.04～0.1

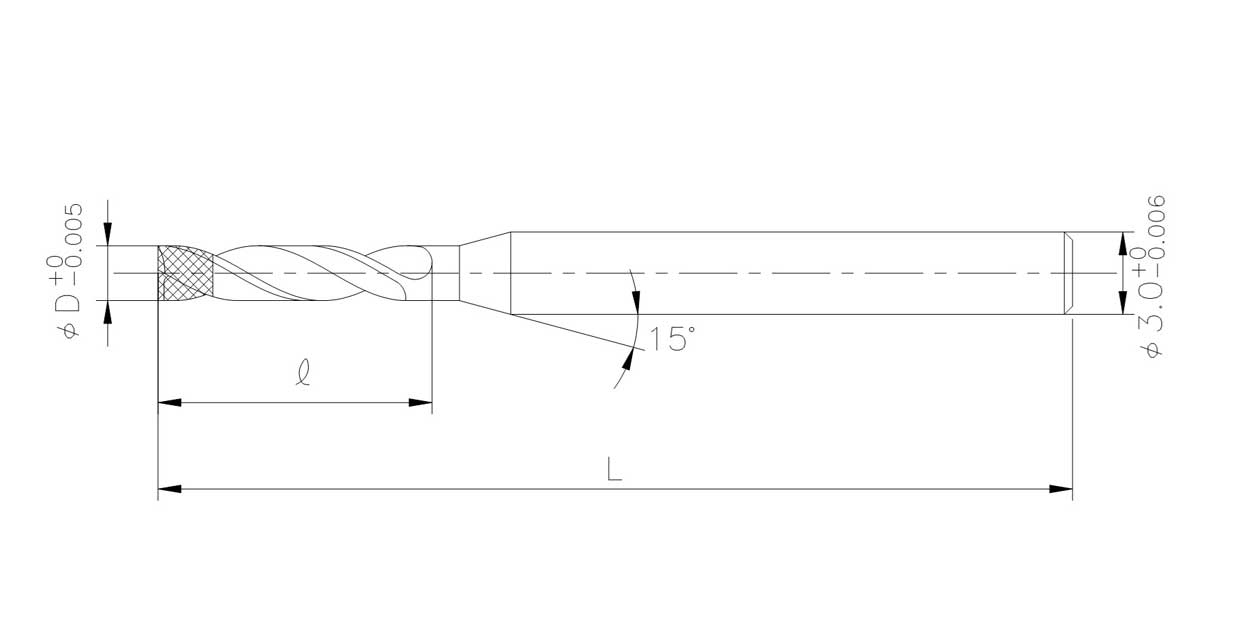

製品ラインナップ

単位 [寸法：mm]

Unit [size：mm]

品　番	刃径 D	刃長 ℓ	PCD層	全長 L	柄径 d
DRD-F-2050	0.5	5	1	38	3
DRD-F-2060	0.6	7	1	38	3
DRD-F-2070	0.7	8	1	38	3
DRD-F-2080	0.8	8	1	38	3
DRD-F-2090	0.9	8	1	38	3
DRD-F-2100	1	8	1	38	3
DRD-F-2110	1.1	8	1	38	3
DRD-F-2120	1.2	8	1	38	3
DRD-F-2130	1.3	8	1	38	3
DRD-F-2140	1.4	8	1	38	3
DRD-F-2150	1.5	8	2	38	3
DRD-F-2160	1.6	8	2	38	3
DRD-F-2170	1.7	10	2	38	3
DRD-F-2180	1.8	10	2	38	3
DRD-F-2190	1.9	10	2	38	3
DRD-F-2200	2	10	2	38	3
DRD-F-2210	2.1	10	2	38	3
DRD-F-2220	2.2	10	2	38	3
DRD-F-2230	2.3	10	2	38	3
DRD-F-2240	2.4	10	2	38	3
DRD-F-2250	2.5	10	2	38	3
DRD-F-2260	2.6	10	2	38	3
DRD-F-2270	2.7	10	2	38	3
DRD-F-2280	2.8	10	3	38	3
DRD-F-2290	2.9	10	3	38	3
DRD-F-2300	3	10	3	38	3
