SBRET-4

CBN4枚刃スパイラル不等分割エンドミル

Previous

Next

高硬度材・焼入れ鋼の直彫り加工。

Direct cutting for Highly hardened material and Quenching steel

高送りで高能率加工が可能。

Possible to cut by High Feed and High Efficiency

切削条件参考

硬　度	～HRC55				～HRC60				～HRC65
被削材	NAK80、STAVAX等				SKD11等				SKH等
R	回転数	送り速度	切　込　量		回転数	送り速度	切　込　量		回転数	送り速度	切　込　量
R	min^-1	㎜/min	Ad　㎜	Rd　㎜	min^-1	㎜/min	Ad　㎜	Rd　㎜	min^-1	㎜/min	Ad　㎜	Rd　㎜
2	26,000	1,800～2,200	0.02～0.04	0.6	23,000	1,500～1,900	0.01～0.03	0.5	20,000	1,000～1,500	0.01～0.02	0.4
3	17,000	1,800～2,200	0.04～0.06	0.8	15,000	1,300～1,700	0.02～0.04	0.7	13,000	800～1,200	0.01～0.03	0.5
4	13,000	1,800～2,200	0.04～0.08	1	11,000	1,300～1,700	0.03～0.06	0.8	10,000	800～1,200	0.02～0.04	0.6
5	10,500	1,700～2,100	0.05～0.1	1.5	9,000	1,300～1,700	0.04～0.07	1.2	8,000	800～1,200	0.02～0.05	0.8
6	8,500	1,600～2,000	0.06～0.12	2	7,500	1,100～1,500	0.04～0.08	1.5	7,000	800～1,200	0.03～0.06	1

製品ラインナップ

単位 [寸法：mm／価格：円]

Unit [size：mm／Retail Price：JPY]

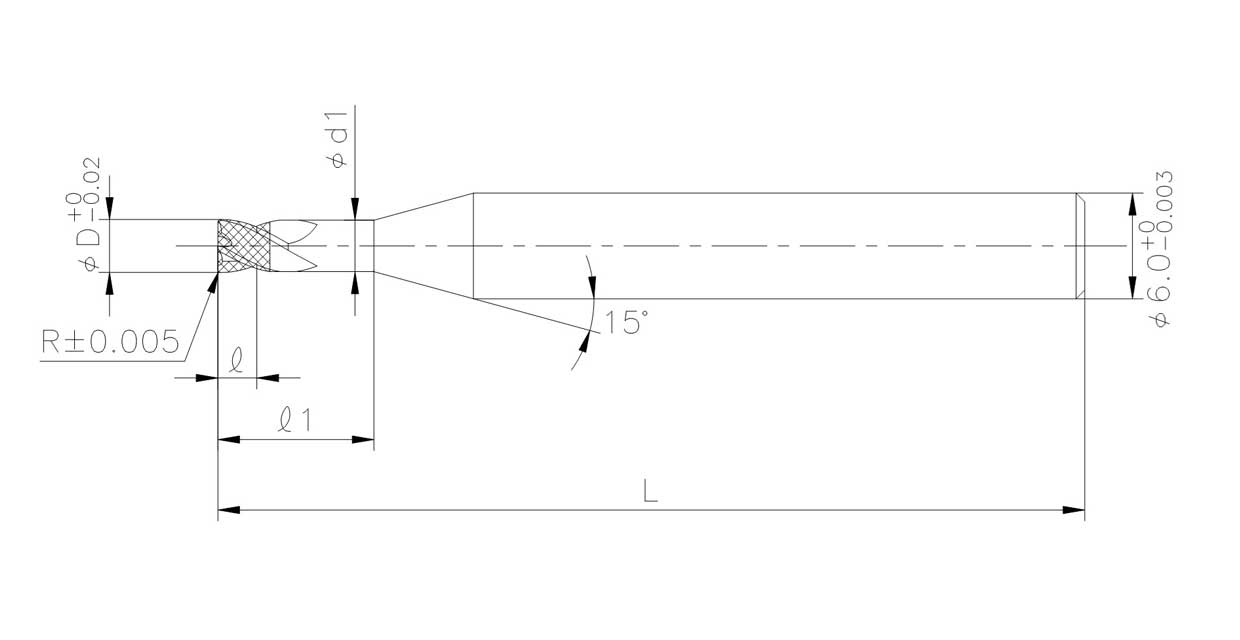

品　番	刃径 D	コーナー R	有効長 ℓ1	刃長 ℓ	首下径 d1	CBN層	全長 L	柄径 d	標準価格
SBRET-42000106	2	0.1	6	1.5	1.95	2	50	6	35,000
SBRET-42000112	2	0.1	12	1.5	1.95	2	50	6	37,300
SBRET-43000109	3	0.1	9	1.5	2.95	2	50	6	50,600
SBRET-43000118	3	0.1	18	1.5	2.95	2	60	6	52,300
SBRET-43000309	3	0.3	9	1.5	2.95	2	50	6	50,600
SBRET-43000318	3	0.3	18	1.5	2.95	2	60	6	52,300
SBRET-44000112	4	0.1	12	2	3.95	2	60	6	54,800
SBRET-44000124	4	0.1	24	2	3.95	2	70	6	60,900
SBRET-44000312	4	0.3	12	2	3.95	2	60	6	57,800
SBRET-44000324	4	0.3	24	2	3.95	2	70	6	60,900
SBRET-45000120	5	0.1	20	2	4.95	2	70	6	63,900
SBRET-45000320	5	0.3	20	2	4.95	2	70	6	63,900
SBRET-46000125	6	0.1	25	2	5.95	2	70	6	72,800
SBRET-46000325	6	0.3	25	2	5.95	2	70	6	72,800
