KSVA-2

超硬センターVエンドミル

Previous

Next

先端角60°、90°、120°

edge angle60°, 90°, 120°

切削条件参考

被削材	炭素鋼・一般構造用鋼 SS・S55C						合金鋼・工具鋼 SCM・SKT・SKS・SKD						アルミニウム合金 ADC・AC						鋳　　　鉄 FC・FCD
加工種類	面取り・側面加工		V溝加工		センターモミ・穴あけ		面取り・側面加工		V溝加工		センターモミ・穴あけ		面取り・側面加工		V溝加工		センターモミ・穴あけ		面取り・側面加工		V溝加工		センターモミ・穴あけ
刃　径 mm	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev
1	20～30	0.01～0.03	20～30	0.01～0.03	20～30	0.02～0.04	15～25	0.006～0.02	15～25	0.002～0.005	15～25	0.008～0.02	50～110	0.02～0.04	50～110	0.02～0.04	50～110	0.04～0.08	40～60	0.02～0.04	40～60	0.02～0.04	40～60	0.03～0.06
1.5	20～30	0.01～0.03	20～30	0.01～0.03	20～30	0.02～0.04	15～25	0.006～0.02	15～25	0.002～0.005	15～25	0.008～0.02	50～110	0.02～0.04	50～110	0.02～0.04	50～110	0.04～0.08	40～60	0.02～0.04	40～60	0.02～0.04	40～60	0.03～0.06
2	20～30	0.01～0.03	20～30	0.01～0.03	20～30	0.02～0.04	15～25	0.006～0.02	15～25	0.002～0.005	15～25	0.01～0.03	50～110	0.02～0.04	50～110	0.02～0.04	50～110	0.04～0.08	40～60	0.02～0.04	40～60	0.02～0.04	40～60	0.03～0.06
3	20～30	0.01～0.03	20～30	0.01～0.03	20～30	0.02～0.04	15～25	0.006～0.02	15～25	0.002～0.005	15～25	0.01～0.03	50～110	0.02～0.04	50～110	0.02～0.04	50～110	0.06～0.1	40～60	0.02～0.04	40～60	0.02～0.04	40～60	0.06～0.08
4	25～35	0.02～0.04	25～35	0.02～0.04	25～35	0.03～0.05	20～30	0.01～0.03	20～30	0.005～0.015	20～30	0.02～0.04	50～110	0.02～0.05	50～110	0.02～0.05	50～110	0.06～0.1	40～70	0.02～0.05	40～70	0.02～0.05	40～70	0.06～0.08
5	25～35	0.02～0.04	25～35	0.02～0.04	25～35	0.03～0.05	20～30	0.01～0.03	20～30	0.005～0.015	20～30	0.02～0.04	50～110	0.02～0.05	50～110	0.02～0.05	50～110	0.06～0.12	40～70	0.02～0.05	40～70	0.02～0.05	40～70	0.06～0.1
6	25～35	0.03～0.05	25～35	0.03～0.05	25～35	0.03～0.05	20～30	0.01～0.03	20～30	0.005～0.015	20～30	0.02～0.04	50～110	0.02～0.05	50～110	0.02～0.05	50～110	0.06～0.12	40～70	0.02～0.05	40～70	0.02～0.05	40～70	0.06～0.1

製品ラインナップ

単位 [寸法：mm／価格：円]

Unit [size：mm／Retail Price：JPY]

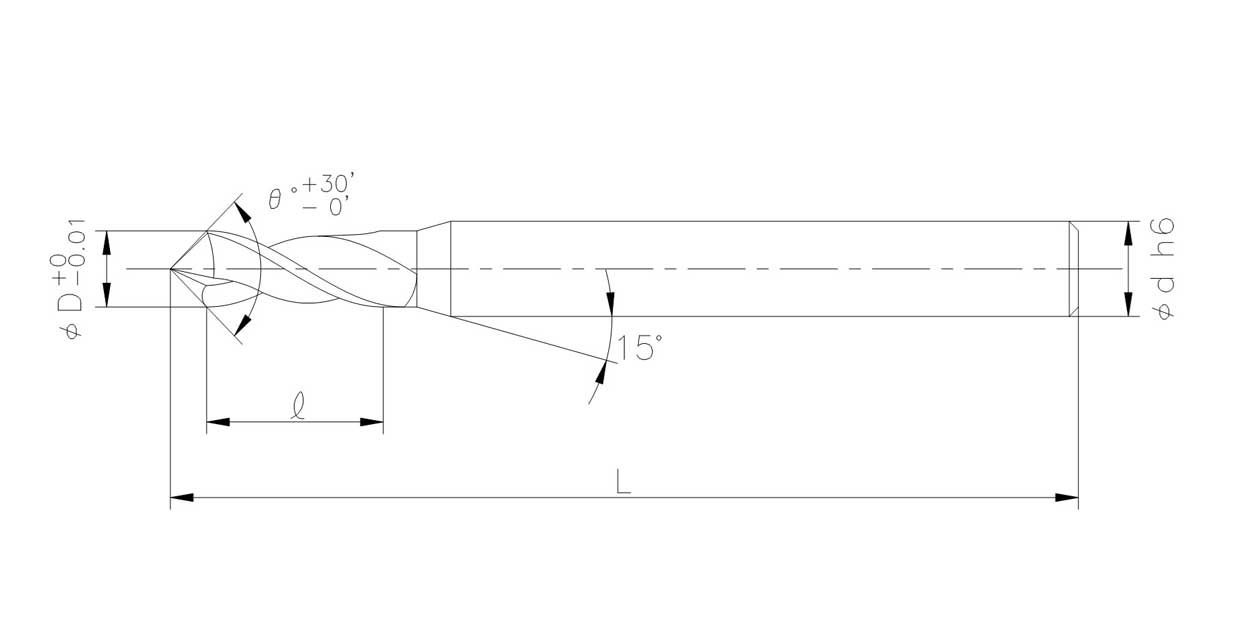

品　番	刃径 D	先端角	刃長 ℓ	全長 L	柄径 d	先端フラット径	標準価格
KSVA-209005	0.5	90°	1	40	3	0.06	10,700
KSVA-209006	0.6	90°	1.2	40	3	0.06	10,700
KSVA-209007	0.7	90°	1.4	40	3	0.06	9,900
KSVA-209008	0.8	90°	1.6	40	3	0.06	9,900
KSVA-209009	0.9	90°	2	40	3	0.06	9,600
KSVA-206010	1	60°	2	45	4	0.08	9,300
KSVA-209010	1	90°	2	45	4	0.1	9,300
KSVA-212010	1	120°	2	45	4	0.1	9,300
KSVA-209011	1.1	90°	2.5	45	4	0.1	9,300
KSVA-209012	1.2	90°	2.5	45	4	0.1	9,300
KSVA-209013	1.3	90°	3	45	4	0.1	9,300
KSVA-209014	1.4	90°	3	45	4	0.1	9,300
KSVA-206015	1.5	60°	3	45	4	0.08	9,300
KSVA-209015	1.5	90°	3	45	4	0.1	9,300
KSVA-212015	1.5	120°	3	45	4	0.1	9,300
KSVA-209016	1.6	90°	3.5	45	4	0.1	9,300
KSVA-209017	1.7	90°	3.5	45	4	0.1	9,300
KSVA-209018	1.8	90°	4	45	4	0.1	9,300
KSVA-209019	1.9	90°	4	45	4	0.1	9,300
KSVA-206020	2	60°	4	45	4	0.1	9,300
KSVA-209020	2	90°	4	45	4	0.2	9,300
KSVA-212020	2	120°	4	45	4	0.2	9,300
KSVA-209021	2.1	90°	4.5	45	4	0.2	9,600
KSVA-209022	2.2	90°	4.5	45	4	0.2	9,600
KSVA-209023	2.3	90°	5	45	4	0.2	9,600
KSVA-209024	2.4	90°	5	45	4	0.2	9,600
KSVA-209025	2.5	90°	5	45	4	0.2	9,600
KSVA-209026	2.6	90°	6	45	4	0.2	9,600
KSVA-209027	2.7	90°	6	45	4	0.2	9,600
KSVA-209028	2.8	90°	6	45	4	0.2	9,600
KSVA-209029	2.9	90°	6	45	4	0.2	9,600
KSVA-206030	3	60°	6	50	6	0.1	10,600
KSVA-209030	3	90°	6	50	6	0.2	10,600
KSVA-212030	3	120°	6	50	6	0.2	10,600
KSVA-209035	3.5	90°	7	50	6	0.2	12,100
KSVA-206040	4	60°	8	50	6	0.15	13,200
KSVA-209040	4	90°	8	50	6	0.2	12,100
KSVA-212040	4	120°	8	50	6	0.2	12,100
KSVA-209045	4.5	90°	9	50	6	0.3	13,800
KSVA-206050	5	60°	10	60	6	0.2	14,900
KSVA-209050	5	90°	10	60	6	0.3	13,800
KSVA-212050	5	120°	10	60	6	0.3	13,800
KSVA-209055	5.5	90°	11	60	6	0.3	14,900
KSVA-206060	6	60°	12	60	6	0.2	16,400
KSVA-209060	6	90°	12	60	6	0.3	14,900
KSVA-212060	6	120°	12	60	6	0.3	14,900
