KMC-3
超硬面取りカッター
切削条件参考
| 被削材 | 炭素鋼・一般構造用鋼 S56C・SS材 | 合金鋼・工具鋼 SCM・SKT・SKS・SKD | アルミニウム合金 ADC・AC | 鋳 鉄 FC・FCD |
|||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 加工種類 | 面取り | V溝加工 | センターモミ | 面取り | V溝加工 | センターモミ | 面取り | V溝加工 | センターモミ | 面取り | V溝加工 | センターモミ | |||||||||||||
| 刃 径 mm | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev |
|
| 0.5～0.9 | 15～30 | 0.003～0.03 | 10～25 | 0.003～0.03 | 8～15 | 0.015～0.04 | 10～18 | 0.004 ～0.03 | 8～15 | 0.002～0.005 | 8～15 | 0.006 ～0.02 | 25～35 | 0.01～0.03 | 20～28 | 0.01～0.03 | 20～28 | 0.03～0.1 | 25～35 | 0.01～0.03 | 20～28 | 0.01～0.03 | 20～28 | 0.015～0.05 | |
| 1 ～2 | 18～30 | 0.015～0.04 | 15～25 | 0.015～0.04 | 15～25 | 0.03～0.06 | 12～25 | 0.01～0.03 | 10～20 | 0.003～0.008 | 10～20 | 0.012～0.03 | 45～95 | 0.03～0.06 | 40～80 | 0.03～0.06 | 40～80 | 0.06～0.12 | 35～55 | 0.03～0.06 | 30～45 | 0.03～0.06 | 30～45 | 0.045～0.09 | |
| 2 ～3 | 18～30 | 0.015～0.04 | 15～25 | 0.015～0.04 | 15～25 | 0.03～0.06 | 12～25 | 0.01～0.03 | 10～20 | 0.003～0.008 | 10～20 | 0.015～0.045 | 45～95 | 0.03～0.06 | 40～80 | 0.03～0.06 | 40～80 | 0.08～0.15 | 35～55 | 0.03～0.06 | 30～45 | 0.03～0.06 | 30～45 | 0.09～0.12 | |
| 4 | 20～35 | 0.02～0.05 | 18～30 | 0.02～0.05 | 18～30 | 0.035～0.07 | 15～30 | 0.01～0.035 | 12～24 | 0.003～0.008 | 12～24 | 0.02～0.05 | 55～110 | 0.04～0.07 | 45～95 | 0.04～0.07 | 45～95 | 0.1～0.18 | 40～65 | 0.04～0.07 | 35～55 | 0.04～0.07 | 35～55 | 0.1～0.15 | |
| 6 | 20～35 | 0.02～0.05 | 18～30 | 0.02 ～0.05 | 15～25 | 0.035～0.07 | 12～25 | 0.01～0.035 | 10～20 | 0.003～0.008 | 10～20 | 0.02～0.05 | 55～110 | 0.04～0.07 | 18～30 | 0.04～0.07 | 45～95 | 0.1～0.18 | 40～66 | 0.04～0.07 | 35～55 | 0.04～0.07 | 35～55 | 0.1～0.15 | |
製品ラインナップ
単位 [寸法：mm／価格：円]
Unit [size：mm／Retail Price：JPY]

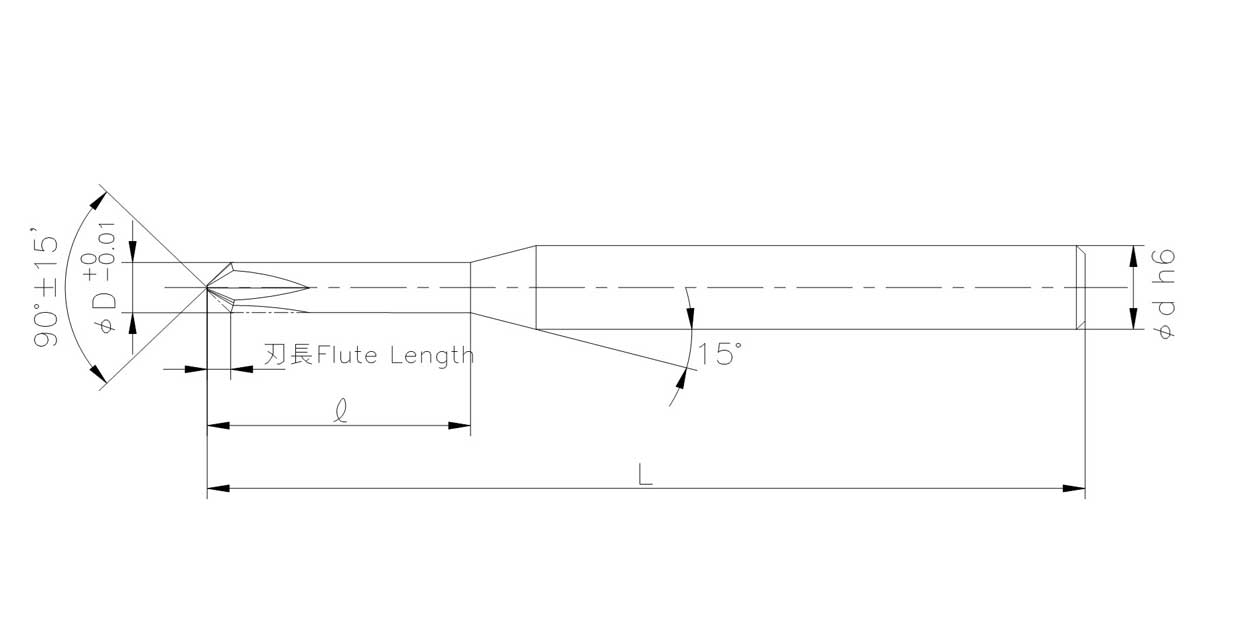

| 品 番 | 刃径 D | 有効長 ℓ2 | 全長 L | 柄径 ｄ | 先端フラット径 | 標準価格 | |
|---|---|---|---|---|---|---|---|
| KMC-39005015 | 0.5 | 1.5 | 40 | 4 | 0.1 | 5,700 | |
| KMC-39005050 | 0.5 | 5 | 40 | 4 | 0.1 | 6,700 | |
| KMC-39008020 | 0.8 | 2 | 40 | 4 | 0.1 | 5,200 | |
| KMC-39008060 | 0.8 | 6 | 40 | 4 | 0.1 | 6,400 | |
| KMC-39010030 | 1 | 3 | 45 | 4 | 0.1 | 4,900 | |
| KMC-39010080 | 1 | 8 | 45 | 4 | 0.1 | 6,000 | |
| KMC-39010100 | 1 | 10 | 45 | 4 | 0.1 | 6,000 | |
| KMC-39010150 | 1 | 15 | 60 | 4 | 0.1 | 6,200 | |
| KMC-39010200 | 1 | 20 | 60 | 4 | 0.1 | 6,700 | |
| KMC-39015040 | 1.5 | 4 | 45 | 4 | 0.15 | 4,900 | |
| KMC-39015100 | 1.5 | 10 | 45 | 4 | 0.15 | 6,000 | |
| KMC-39015150 | 1.5 | 15 | 60 | 4 | 0.15 | 6,200 | |
| KMC-39015200 | 1.5 | 20 | 60 | 4 | 0.15 | 6,700 | |
| KMC-39020050 | 2 | 5 | 45 | 4 | 0.2 | 4,900 | |
| KMC-39020100 | 2 | 10 | 45 | 4 | 0.2 | 5,000 | |
| KMC-39020150 | 2 | 15 | 60 | 4 | 0.2 | 6,000 | |
| KMC-39020200 | 2 | 20 | 60 | 4 | 0.2 | 6,700 | |
| KMC-39030060 | 3 | 6 | 45 | 4 | 0.2 | 5,700 | |
| KMC-39030120 | 3 | 12 | 50 | 4 | 0.2 | 6,200 | |
| KMC-39030200 | 3 | 20 | 60 | 4 | 0.2 | 6,700 | |
| KMC-39030300 | 3 | 30 | 70 | 4 | 0.2 | 8,400 | |
| KMC-39030400 | 3 | 40 | 80 | 4 | 0.2 | 9,400 | |
| KMC-39040070 | 4 | ― | 70 | 4 | 0.3 | 6,700 | |
| KMC-39060080 | 6 | ― | 80 | 6 | 0.3 | 9,500 |
