超硬底刃付リーマ・DLCコーティング付　KHR-DLC

KHR-DLC

超硬底刃付リーマ・DLCコーティング付

底刃が付いているので止まり穴の加工などに最適です

Best for stop hole processing due to having bottom flute

DLCコーティングを施しました

DLCcoating is applied.

KHR-DLC カタログ

切削条件参考

被削材	切削速度 m/min	送り速度 mm/rev	リーマ代 mm	推奨切削油
炭素工具鋼	10～15	0.1～0.15	0.1	不水溶性
鋳　　　　　　鉄	15～25	0.1～0.15	0.1～0.2	不水溶性
合　　金　　鋼	10～20	0.1～0.15	0.1	不水溶性
プリハードン鋼	6～10	0.05以下	0.05～0.1	不水溶性
ステンレス	10～15	0.05～0.1	0.05～0.1	不水溶性
銅・銅合金	25～30	0.05～0.1	0.1	不水溶性
チタン合金	5～10	0.05以下	0.05～0.1	水溶性
アルミ合金	20～40	0.05	0.1～0.2	不水溶性
樹　　　　　　脂	15～20	0.1～0.15	0.1～0.2	不水溶性
備考	・加工形状により切・使用する機械により切削速度、送り、仕上代を調整して下さい。

製品ラインナップ

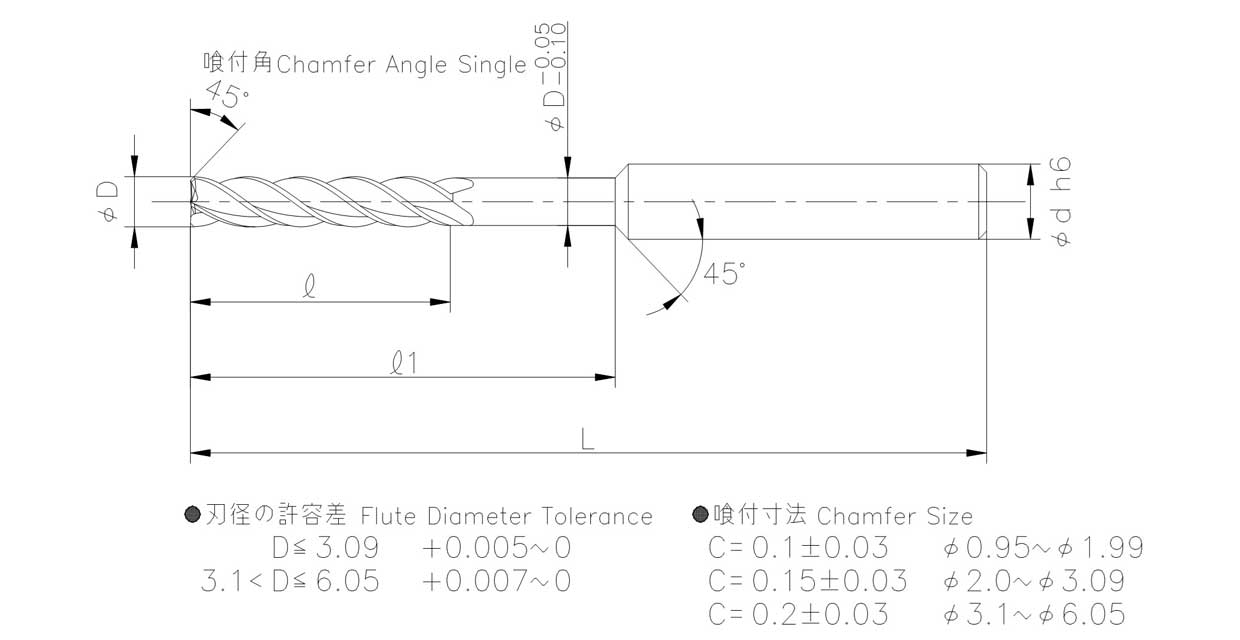

単位 [寸法：mm]

Unit [size：mm]

品　番	刃径 D	刃長 ℓ	有効長 ℓ1	全長 L	柄径 d
KHR-DLC-4095	0.95	5	12	50	3
KHR-DLC-4096	0.96	5	12	50	3
KHR-DLC-4097	0.97	5	12	50	3
KHR-DLC-4098	0.98	5	12	50	3
KHR-DLC-4099	0.99	5	12	50	3
KHR-DLC-4100	1	6	15	60	3
KHR-DLC-41005	1.005	6	15	60	3
KHR-DLC-4101	1.01	6	15	60	3
KHR-DLC-4102	1.02	6	15	60	3
KHR-DLC-4103	1.03	6	15	60	3
KHR-DLC-4104	1.04	6	15	60	3
KHR-DLC-4105	1.05	6	15	60	3
KHR-DLC-4110	1.1	6	15	60	3
KHR-DLC-4120	1.2	6	15	60	3
KHR-DLC-4130	1.3	6	15	60	3
KHR-DLC-4140	1.4	6	15	60	3
KHR-DLC-4150	1.5	8	20	60	3
KHR-DLC-4160	1.6	8	20	60	3
KHR-DLC-4170	1.7	8	20	60	3
KHR-DLC-4180	1.8	8	20	60	3
KHR-DLC-4190	1.9	8	20	60	3
KHR-DLC-4195	1.95	10	24	60	3
KHR-DLC-4196	1.96	10	24	60	3
KHR-DLC-4197	1.97	10	24	60	3
KHR-DLC-4198	1.98	10	24	60	3
KHR-DLC-4199	1.99	10	24	60	3
KHR-DLC-4200	2	10	24	60	3
KHR-DLC-42005	2.005	10	24	60	3
KHR-DLC-4201	2.01	10	24	60	3
KHR-DLC-4202	2.02	10	24	60	3
KHR-DLC-4203	2.03	10	24	60	3
KHR-DLC-4204	2.04	10	24	60	3
KHR-DLC-4205	2.05	10	24	60	3
KHR-DLC-4210	2.1	10	24	60	3
KHR-DLC-4220	2.2	10	24	60	3
KHR-DLC-4230	2.3	10	24	60	3
KHR-DLC-4240	2.4	10	24	60	3
KHR-DLC-4250	2.5	10	24	60	3
KHR-DLC-4260	2.6	10	24	60	3
KHR-DLC-4270	2.7	10	24	60	3
KHR-DLC-4280	2.8	10	24	60	3
KHR-DLC-4290	2.9	10	24	60	3
KHR-DLC-4295	2.95	15	30	60	3
KHR-DLC-4296	2.96	15	30	60	3
KHR-DLC-4297	2.97	15	30	60	3
KHR-DLC-4298	2.98	15	30	60	3
KHR-DLC-4299	2.99	15	30	60	3
KHR-DLC-4300	3	15	30	60	3
KHR-DLC-43005	3.005	15	30	60	3
KHR-DLC-4301	3.01	15	30	60	3
KHR-DLC-4302	3.02	15	30	60	3
KHR-DLC-4303	3.03	15	30	60	3
KHR-DLC-4304	3.04	15	30	60	3
KHR-DLC-4305	3.05	15	30	60	3
KHR-DLC-4310	3.1	15	30	70	4
KHR-DLC-4320	3.2	15	30	70	4
KHR-DLC-4330	3.3	15	30	70	4
KHR-DLC-4340	3.4	15	30	70	4
KHR-DLC-4350	3.5	15	30	70	4
KHR-DLC-4360	3.6	15	30	70	4
KHR-DLC-4370	3.7	15	30	70	4
KHR-DLC-4380	3.8	15	30	70	4
KHR-DLC-4390	3.9	15	30	70	4
KHR-DLC-4395	3.95	20	35	70	4
KHR-DLC-4396	3.96	20	35	70	4
KHR-DLC-4397	3.97	20	35	70	4
KHR-DLC-4398	3.98	20	35	70	4
KHR-DLC-4399	3.99	20	35	70	4
KHR-DLC-4400	4	20	35	70	4
KHR-DLC-44005	4.005	20	35	70	4
KHR-DLC-4401	4.01	20	35	70	4
KHR-DLC-4402	4.02	20	35	70	4
KHR-DLC-4403	4.03	20	35	70	4
KHR-DLC-4404	4.04	20	35	70	4
KHR-DLC-4405	4.05	20	35	70	4
KHR-DLC-4410	4.1	20	35	80	6
KHR-DLC-4420	4.2	20	35	80	6
KHR-DLC-4430	4.3	20	35	80	6
KHR-DLC-4440	4.4	20	35	80	6
KHR-DLC-4450	4.5	20	35	80	6
KHR-DLC-4460	4.6	20	35	80	6
KHR-DLC-4470	4.7	20	35	80	6
KHR-DLC-4480	4.8	20	35	80	6
KHR-DLC-4490	4.9	20	35	80	6
KHR-DLC-4495	4.95	24	40	80	6
KHR-DLC-4496	4.96	24	40	80	6
KHR-DLC-4497	4.97	24	40	80	6
KHR-DLC-4498	4.98	24	40	80	6
KHR-DLC-4499	4.99	24	40	80	6
KHR-DLC-4500	5	24	40	80	6
KHR-DLC-45005	5.005	24	40	80	6
KHR-DLC-4501	5.01	24	40	80	6
KHR-DLC-4502	5.02	24	40	80	6
KHR-DLC-4503	5.03	24	40	80	6
KHR-DLC-4504	5.04	24	40	80	6
KHR-DLC-4505	5.05	24	40	80	6
KHR-DLC-4510	5.1	24	40	80	6
KHR-DLC-4520	5.2	24	40	80	6
KHR-DLC-4530	5.3	24	40	80	6
KHR-DLC-4540	5.4	24	40	80	6
KHR-DLC-4550	5.5	24	40	80	6
KHR-DLC-4560	5.6	24	40	80	6
KHR-DLC-4570	5.7	24	40	80	6
KHR-DLC-4580	5.8	24	40	80	6
KHR-DLC-4590	5.9	24	40	80	6
KHR-DLC-4595	5.95	24	40	80	6
KHR-DLC-4596	5.96	24	40	80	6
KHR-DLC-4597	5.97	24	40	80	6
KHR-DLC-4598	5.98	24	40	80	6
KHR-DLC-4599	5.99	24	40	80	6
KHR-DLC-4600	6	24	40	80	6
KHR-DLC-46005	6.005	24	40	80	6
KHR-DLC-4601	6.01	24	40	80	6
KHR-DLC-4602	6.02	24	40	80	6
KHR-DLC-4603	6.03	24	40	80	6
KHR-DLC-4604	6.04	24	40	80	6
KHR-DLC-4605	6.05	24	40	80	6
