KCD-60

超硬 センタードリル

Previous
Next

先端径、太径ともネジレ角30°

Twist Angle 30°at both Small Flute Diameter and Large Flute Diameter

バリを抑制し高能率加工が可能。

Possible to cut by High Efficiency without Bur
超微粒子合金
2枚刃
先端角 120°
ネジレ角 30°

切削条件参考

被削材炭素鋼・一般構造用鋼
SS・S55C		合金鋼・工具鋼
SCM・SKT・SKS・SKD		ステンレス鋼
SUS303,SUS304,SUS416		鋳　　　鉄
FC・FCD		アルミニウム合金
ADC・AC
刃　径mm回転数
min-1		送り速度
㎜/rev		回転数
min-1		送り速度
㎜/rev		回転数
min-1		送り速度
㎜/rev		回転数
min-1		送り速度
㎜/rev		回転数
min-1		送り速度
㎜/rev
0.3 40,000 0.01～0.0332,000 0.005～0.0225,000 0.005～0.0240,000 0.01～0.0355,000 0.01～0.03
0.4 33,500 0.015～0.0426,000 0.01～0.0320,000 0.01～0.0333,500 0.015～0.0446,000 0.02～0.05
0.5 27,000 0.02～0.0521,000 0.015～0.0416,000 0.015～0.0427,000 0.02～0.0537,000 0.02～0.06
0.6 21,000 0.02～0.0616,000 0.02～0.0513,000 0.02～0.0521,000 0.02～0.0629,000 0.01～0.07
0.7 18,000 0.025～0.0714,000 0.02～0.0610,800 0.02～0.0618,000 0.025～0.0725,000 0.03～0.08
0.8 16,000 0.03～0.0812,500 0.025～0.0710,000 0.025～0.0716,000 0.03～0.0822,000 0.01～0.09
0.9 15,500 0.03～0.0912,000 0.03～0.089,500 0.03～0.0815,500 0.03～0.0921,000 0.05～0.1
1.0 15,000 0.05～0.111,500 0.04～0.19,000 0.04～0.115,000 0.05～0.120,500 0.05～0.1
1.2 12,500 0.05～0.110,000 0.04～0.17,800 0.04～0.112,500 0.05～0.117,500 0.05～0.12
1.5 10,800 0.05～0.128,500 0.04～0.16,500 0.04～0.110,800 0.05～0.1215,000 0.06～0.14
2.0 8,200 0.06～0.146,400 0.06～0.124,800 0.06～0.128,200 0.06～0.1411,500 0.08～0.15
2.5 6,400 0.08～0.155,000 0.08～0.144,000 0.08～0.146,400 0.08～0.159,000 0.1～0.18
3.0 5,500 0.1～0.184,200 0.08～0.153,200 0.08～0.155,500 0.1～0.187,600 0.1～0.2

製品ラインナップ

単位 [寸法：mm／価格：円]

Unit [size：mm／Retail Price：JPY]

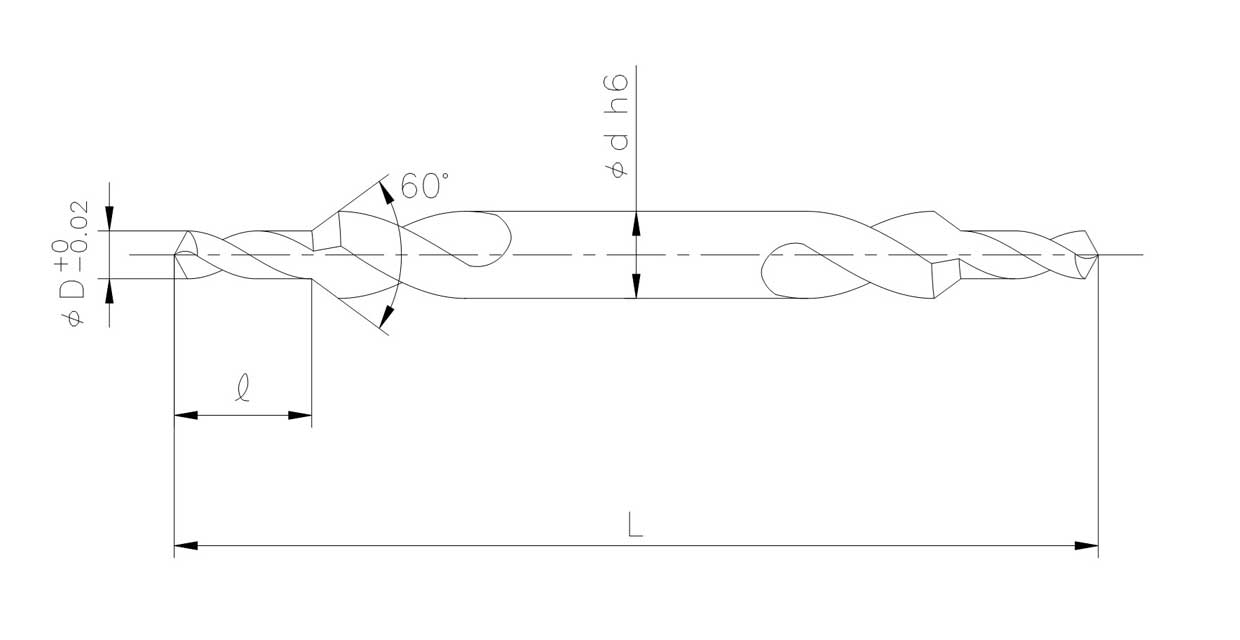

品　番刃径 D刃長 ℓ全長 L柄径 d標準価格
KCD-6003 0.3 0.36039,300
KCD-6004 0.4 0.56039,000
KCD-6005 0.5 0.66038,500
KCD-6008 0.8 16037,200
KCD-6010 1 1.36046,400
KCD-6012 1.2 1.56046,400
KCD-6015 1.5 1.96046,400
KCD-6020 2 2.66069,000
KCD-6020L 2 2.6150 615,200
KCD-6025 2.5 3.26069,000
KCD-6025L 2.5 3.2150 615,200
KCD-6030 3 3.970813,600
KCD-6030L 3 3.9150 819,500
