DCNFD-2

超硬ルーマ型ドリル・DIAコーティング付（非鉄加工用）

非鉄向けにDIAコーティングを施しました

DIA coating for nonferrous metals

DCNFD-2 カタログ

切削条件参考

被削材	アルミニウム合金		銅・銅合金
刃　径 mm	切削速度 m/min	送り速度㎜/rev	切削速度 m/min	送り速度㎜/rev
0.1～0.3	6～15	0.001～0.003	3～10	0.001
0.4～0.7	25～40	0.01～0.05	15～25	0.005～0.02
0.8～1.0	40～60	0.05～0.1	20～30	0.03～0.05
備考	・工具取付時の振れを最小に抑えてください。・切削油を使用して下さい。

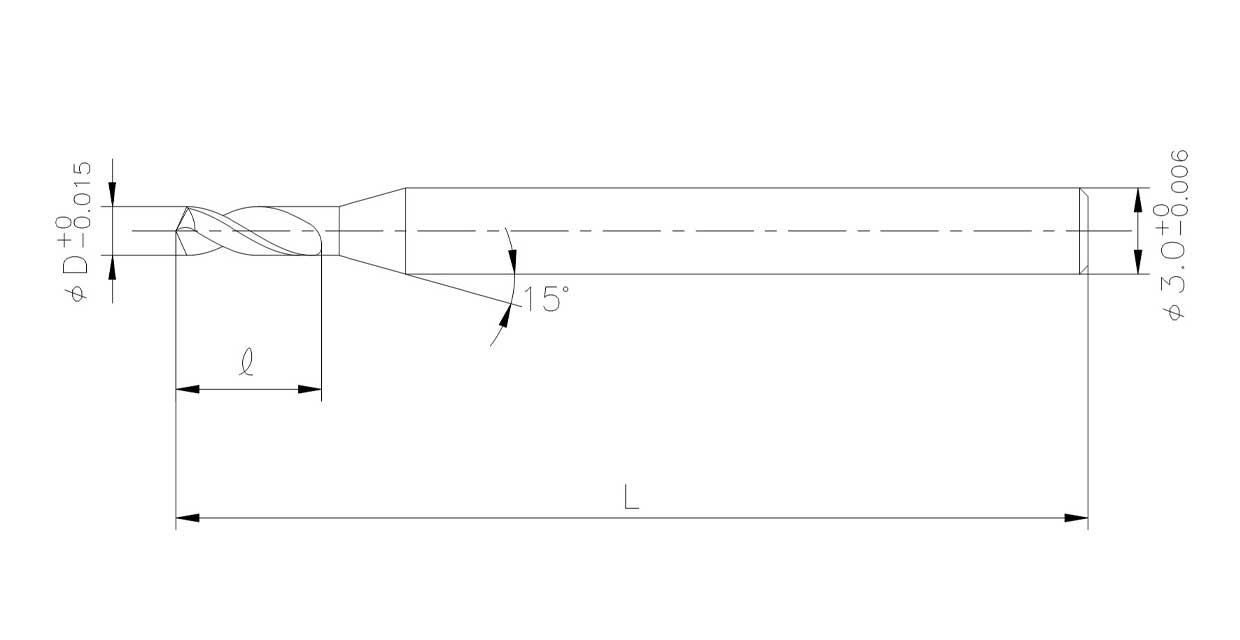

製品ラインナップ

単位 [寸法：mm]

Unit [size：mm]

品　番	刃径 D	溝長 ℓ	全長 L	柄径 d
DCNFD-2010	0.1	1.2	38	3
DCNFD-2011	0.11	1.2	38	3
DCNFD-2012	0.12	1.4	38	3
DCNFD-2013	0.13	1.4	38	3
DCNFD-2014	0.14	1.4	38	3
DCNFD-2015	0.15	1.8	38	3
DCNFD-2016	0.16	1.8	38	3
DCNFD-2017	0.17	1.8	38	3
DCNFD-2018	0.18	2.1	38	3
DCNFD-2019	0.19	2.1	38	3
DCNFD-2020	0.2	2.4	38	3
DCNFD-2021	0.21	2.4	38	3
DCNFD-2022	0.22	2.6	38	3
DCNFD-2023	0.23	2.6	38	3
DCNFD-2024	0.24	2.6	38	3
DCNFD-2025	0.25	3	38	3
DCNFD-2026	0.26	3	38	3
DCNFD-2027	0.27	3	38	3
DCNFD-2028	0.28	3.3	38	3
DCNFD-2029	0.29	3.3	38	3
DCNFD-2030	0.3	5	38	3
DCNFD-2035	0.35	5	38	3
DCNFD-2040	0.4	6	38	3
DCNFD-2045	0.45	6	38	3
DCNFD-2050	0.5	6	38	3
DCNFD-2055	0.55	6	38	3
DCNFD-2060	0.6	7	38	3
DCNFD-2065	0.65	7	38	3
DCNFD-2070	0.7	8	38	3
DCNFD-2075	0.75	8	38	3
DCNFD-2080	0.8	8	38	3
DCNFD-2085	0.85	8	38	3
DCNFD-2090	0.9	8	38	3
DCNFD-2095	0.95	8	38	3
DCNFD-2100	1	10	38	3
