DCHBD-2
超硬 ルーマ型ドリル・DIAコーティング付 （硬脆材加工用）
切削条件参考
| 被削材 | ジルコニア・アルミナ | 石英ガラス | ||
|---|---|---|---|---|
| 刃 径 mm | 切削速度 m/min | 送り速度 ㎜/rev | 切削速度 m/min | 送り速度 ㎜/rev |
| 0.1～0.3 | 6～12 | 0.0001～0.0003 | 6～12 | 0.0002～0.0006 |
| 0.4～0.7 | 12～19 | 0.0001～0.0003 | 12～19 | 0.0002～0.0006 |
| 0.8～1.0 | 25～31 | 0.0001～0.0003 | 25～31 | 0.0002～0.0006 |
| 備考 | ・工具取付時の振れを最小に抑えてください。 ・切削油を使用して下さい。 |
|||
製品ラインナップ

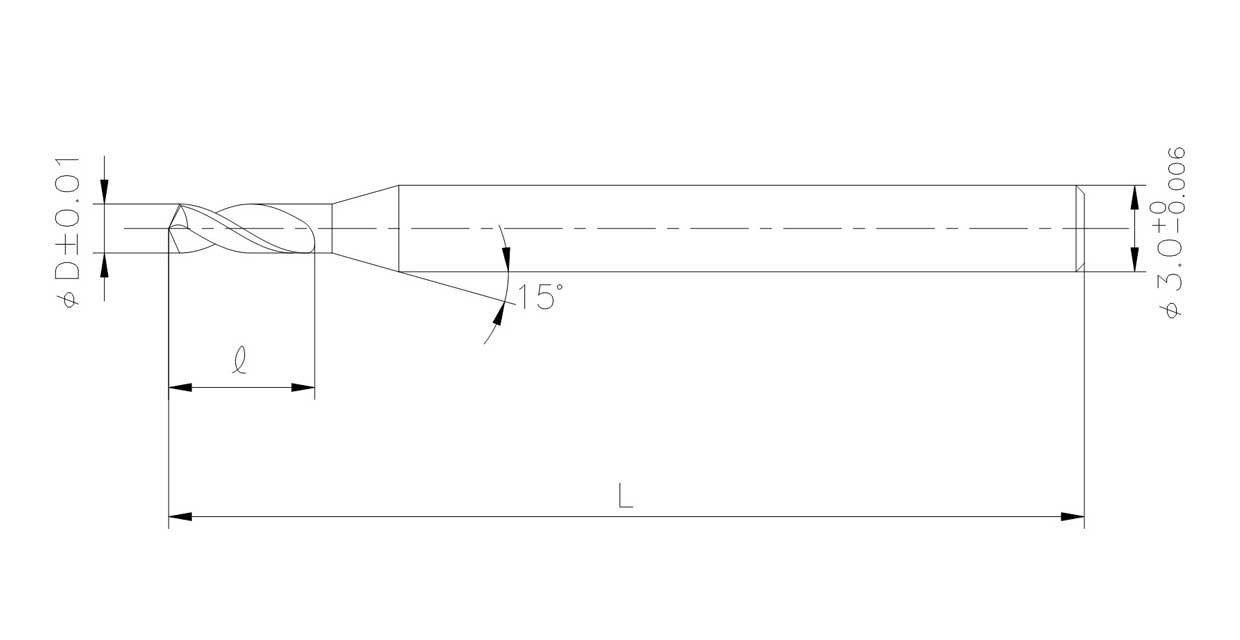

単位 [寸法：mm]
Unit [size：mm]
| 品 番 | 刃径 D | 溝長 ℓ | 全長 L | 柄径 d |
|---|---|---|---|---|
| DCHBD-2010 | 0.1 | 1.2 | 38 | 3 |
| DCHBD-2011 | 0.11 | 1.2 | 38 | 3 |
| DCHBD-2012 | 0.12 | 1.4 | 38 | 3 |
| DCHBD-2013 | 0.13 | 1.4 | 38 | 3 |
| DCHBD-2014 | 0.14 | 1.4 | 38 | 3 |
| DCHBD-2015 | 0.15 | 1.8 | 38 | 3 |
| DCHBD-2016 | 0.16 | 1.8 | 38 | 3 |
| DCHBD-2017 | 0.17 | 1.8 | 38 | 3 |
| DCHBD-2018 | 0.18 | 2.1 | 38 | 3 |
| DCHBD-2019 | 0.19 | 2.1 | 38 | 3 |
| DCHBD-2020 | 0.2 | 2.4 | 38 | 3 |
| DCHBD-2021 | 0.21 | 2.4 | 38 | 3 |
| DCHBD-2022 | 0.22 | 2.6 | 38 | 3 |
| DCHBD-2023 | 0.23 | 2.6 | 38 | 3 |
| DCHBD-2024 | 0.24 | 2.6 | 38 | 3 |
| DCHBD-2025 | 0.25 | 3 | 38 | 3 |
| DCHBD-2026 | 0.26 | 3 | 38 | 3 |
| DCHBD-2027 | 0.27 | 3 | 38 | 3 |
| DCHBD-2028 | 0.28 | 3.3 | 38 | 3 |
| DCHBD-2029 | 0.29 | 3.3 | 38 | 3 |
| DCHBD-2030 | 0.3 | 5 | 38 | 3 |
| DCHBD-2035 | 0.35 | 5 | 38 | 3 |
| DCHBD-2040 | 0.4 | 6 | 38 | 3 |
| DCHBD-2045 | 0.45 | 6 | 38 | 3 |
| DCHBD-2050 | 0.5 | 6 | 38 | 3 |
| DCHBD-2055 | 0.55 | 6 | 38 | 3 |
| DCHBD-2060 | 0.6 | 7 | 38 | 3 |
| DCHBD-2065 | 0.65 | 7 | 38 | 3 |
| DCHBD-2070 | 0.7 | 8 | 38 | 3 |
| DCHBD-2075 | 0.75 | 8 | 38 | 3 |
| DCHBD-2080 | 0.8 | 8 | 38 | 3 |
| DCHBD-2085 | 0.85 | 8 | 38 | 3 |
| DCHBD-2090 | 0.9 | 8 | 38 | 3 |
| DCHBD-2095 | 0.95 | 8 | 38 | 3 |
| DCHBD-2100 | 1 | 10 | 38 | 3 |
